TECHCON点胶智能喷射阀系统泰康TS9800阀体特点、优势与具体应用是哪些？

发布时间：2022-05-30 浏览：644

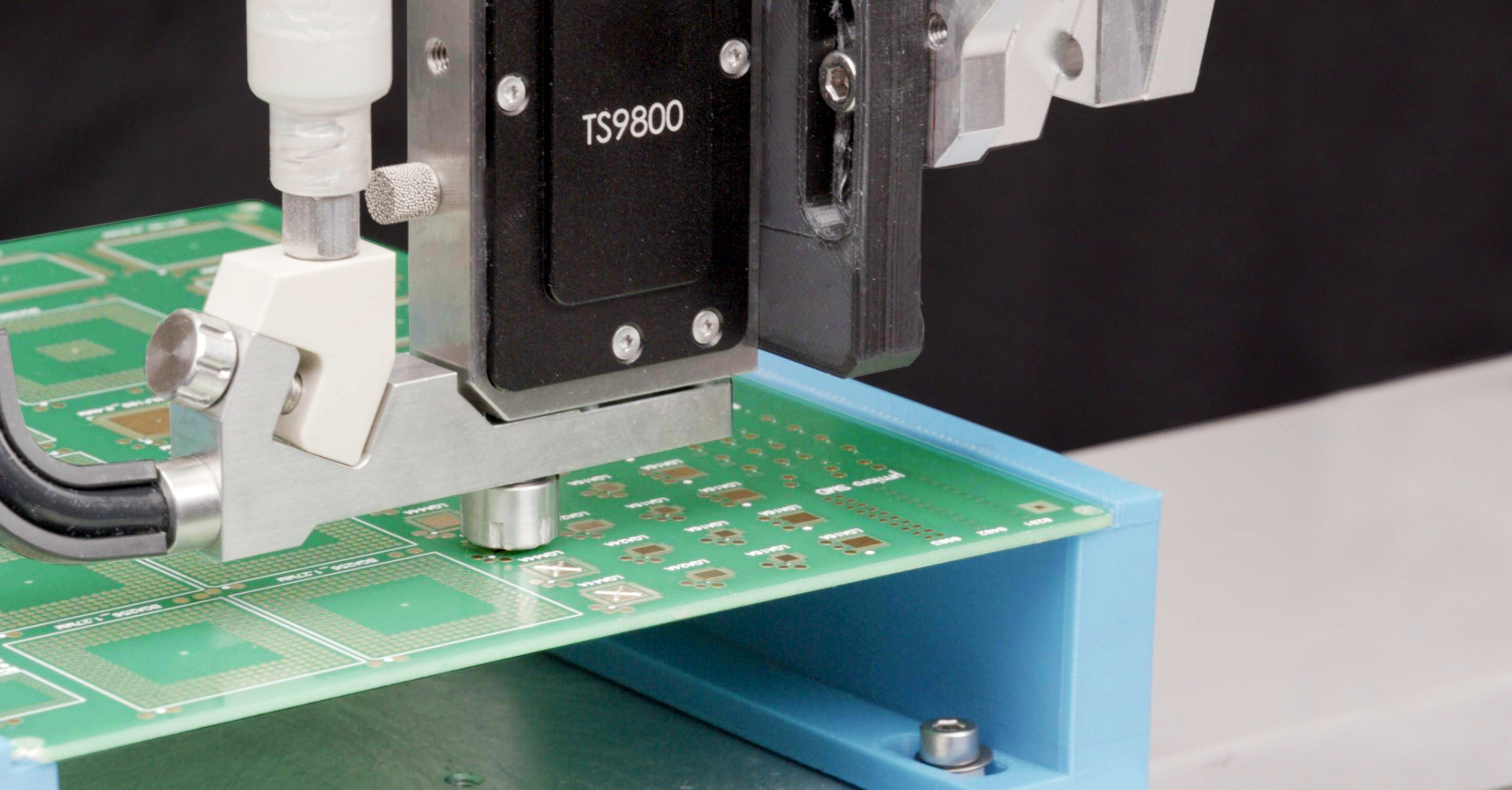

TECHCON智能喷射阀点胶系统，包括压电喷射阀和智能控制器。

这套阀体的每个部件都在设计上做到最大的兼容性系统精度制造，井以最严格的精度制造，
以确保每滴胶量的准确性和重复性达到世界一流水平。


阀特点：

l可连续使用高达1500Hz的速度点胶，最大爆发速度可达2000Hz，高于行业常用范围 200-500Hz

l稳定的重复性以及高精度的点胶最小出胶量到0.5 NI 胶点直径可以小至0.22mm

l非接触式喷射技术使阀在难以触及的"角落和缝隙"仍然能够精准的工作

l通过消除喷嘴和工件撞击的风险来减少停机和报废的概率

l快速和容易的零件更换，节省了在操作过程中因需求调整所耗费的时间

l局部流体室加热器提供更好的粘度稳定性和点胶性能

阀优势：

l比接触式点胶速度快20 倍

l比气动喷射点胶速度快2倍

l可连续使用高达1500Hz的速度点胶，最大爆发速度可达2000Hz

l稳定的重复性以及高精度的点胶确保了在过程控制中的卓越性

l非接触性喷射技术使阀在难以触及的"角落和缝隙"仍然能够精准的工作

l通过消除针头和工件撞击的风险来减少停机和报废的概率

l快速和容易的零件更换，节省了在操作过程中因需求调整所耗费的时间

l局部流体室加热器提供更好的粘度稳定性和点胶性能

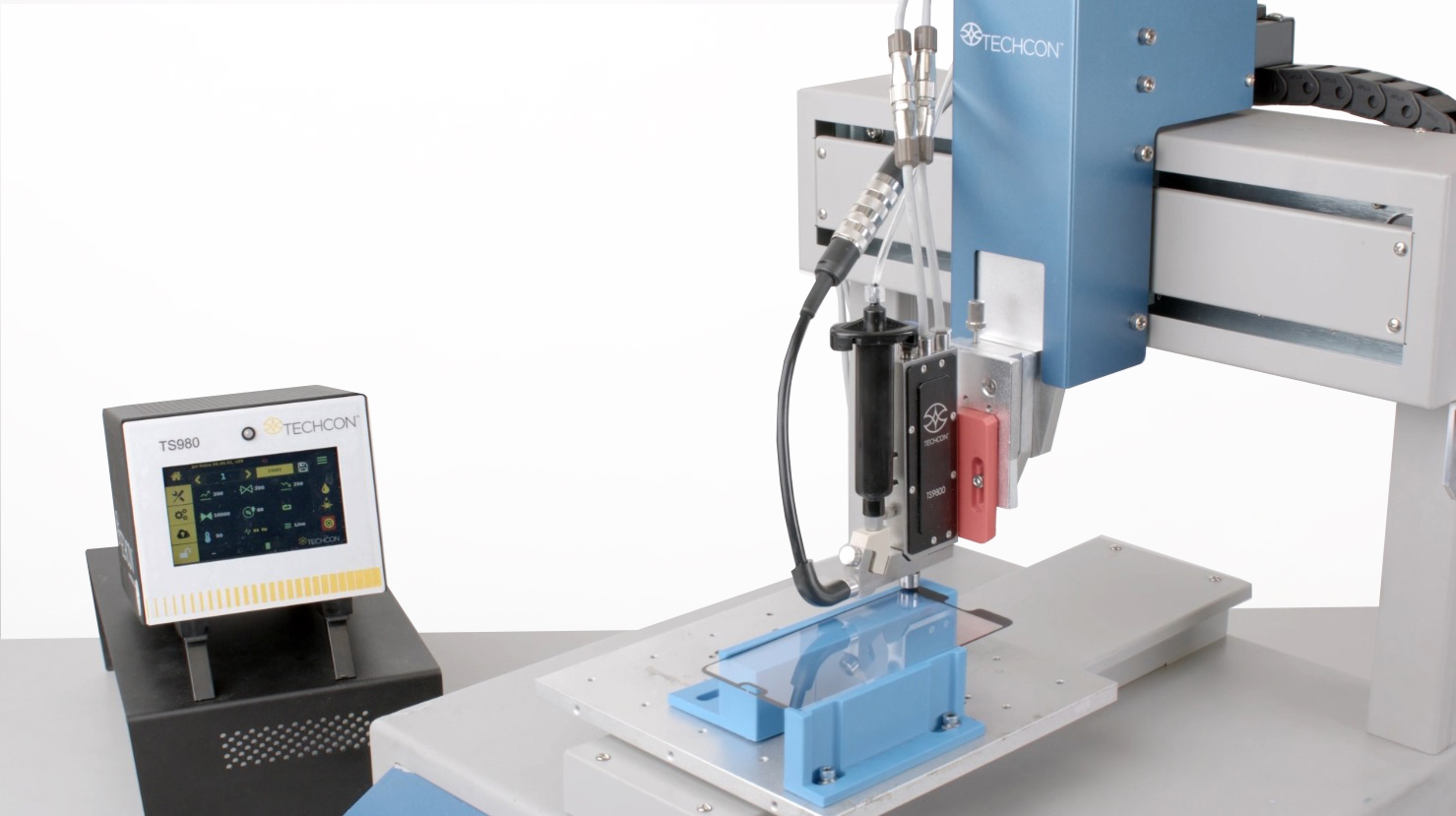

控制器:通过以太网实现的远程控制系统可使设备装配至工业4.0标准的智能工厂;通过方便用户操作的触屏界面轻松设置;外接电源的设计可提供较低的系统维护成本

应用场景:

• LCD 和 OLED 的封边和封装

• 用于相机模组的芯片粘贴、框架粘贴

• 在 LED 组装中喷射硅磷

• 微电子封装时喷射底填料

• 医疗设备应用场景中喷射UV 胶微粒

应用流体：压电喷射阀提供超快速且高精度的点胶模式适用于各种粘合剂，如：油脂、银浆、uv固化胶粘剂、高填充物流体、密封剂、硅胶、墨水、三防漆。


产品规格

阀尺寸： 125 mm 高 x 102 mm 宽 x 16 mm 深

阀尺寸： 4.9" 高 x 4.0" 宽 x 0.63" 深

阀重量： 258 g

最大流体压力： 6.9 Bars (100 psi)

喷嘴孔径范围： 0.05 mm to 0.40 mm

最小喷射尺寸： 0.5 nL

最大喷射频率：连续以1500 Hz频率工作，最高可达2000 Hz

接触部件材质：不锈钢, 钨钢, PEEK, EPDM, FFKM

流体压力： 0.07 - 6.9 Bars (1.0 to 100.0 psi)

流体粘度： 1 - 2,000,000 cps

工作频率： 1 - 1500 Hz (取决于参数设定)

反应时间： 1 µs

工作温度： 10 - 50 °C (50 - 122 °F)
